混合活动的 NDI 摄像机流媒体:湾区指南

NDI 与 HDMI:哪种协议更适合您的混合活动

NDI(Network Device Interface)通过以太网网络传输视频,而不是为每台摄像机单独使用一根 HDMI 线缆。每台摄像机都连接到网络交换机,推流电脑则通过自己的网络连接接收所有信号源。这是两者在实际操作中的主要区别:使用 HDMI 时,每台摄像机都需要单独布设一根线缆连接到采集输入端;使用 NDI 时,每台摄像机只需要一个网络连接,布线问题也就变成了网络规划问题。

取舍在于兼容性,而且是双向的。HDMI 摄像机需要电脑一侧有兼容的采集输入接口。笔记本电脑的 HDMI 接口通常是输出接口,而不是输入接口;例如,Dell 的支持文档指出,其笔记本电脑和台式机仅有"HDMI Out",并将视频采集设备列为具备 HDMI In 的设备(Dell)。因此,HDMI 摄像机还需要一块采集卡或 USB 采集设备,并且该设备必须支持摄像机输出的分辨率和帧率;请在活动前检查这两项。反过来,NDI 摄像机则需要接收端具备兼容 NDI 的软件,例如 vMix、安装了 NDI 插件的 OBS Studio,或是能将 NDI 信号源作为摄像头提供给 Zoom 或 Teams 的 NDI Tools 实用工具。

哪种方式更简单,取决于团队和场地。如果操作摄像机的人员有网络视频的使用经验,NDI 可以减少长距离线缆的布设数量。如果团队习惯使用 HDMI 或 SDI,而场地又没有合适的网络,那么直接布线可能是更容易的选择。两者都不会自动更可靠;关键在于在开门迎宾之前,用实际设备对整套方案进行测试。

延迟是另一个需要考虑的因素。NDI 会对视频进行编码并通过网络发送,NDI 将该协议描述为"designed to have very low latency"(NDI 文档)。当现场有人在实时观看经过处理的画面时,任何额外的延迟都最为关键,例如演讲者使用提词监视器,或口译员观看发言人。对于远程观众只是观看的主题演讲,小幅延迟很少成为决定性因素。如果实时监看对您的活动很重要,请在实际设备上测试延迟,而不要想当然地认为任一协议都没问题。

网络要求与带宽规划

全带宽 NDI 会占用大量网络容量。NDI 自己的文档指出“一条典型的 NDI 流(1080 60P 视频)每条流的数据速率最高可达 150 Mbps”(NDI 文档),因此三台这样的摄像机加起来可达约 450 Mbps。如果同一网络还要承载参会者的 Wi-Fi 和场地的其他流量,共享链路的容量可能不足,结果就是视频丢帧或画面卡住。

这里有两个需要分别回答的问题,最好不要混为一谈:

• 容量。摄像机流量经过的每一条链路是否都有足够的吞吐量?NDI 建议每个端口都为全双工,上行和下行速度“至少为 1 Gigabit per second”,并警告说“在撰写本文时生产的许多交换机可能会在多个端口的背板之间共享带宽”(NDI 网络布局)。VLAN 只是在逻辑上隔离流量,并不会为共享的物理链路增加容量,因此在本已繁忙的上行链路上设置 VLAN,本身并不能解决带宽不足的问题。
• 隔离。摄像机流量是否与场地的其他流量分开?这是由网络管理方做出的配置决定:要么由场地的 IT 团队在其交换机上设置网络分段,要么由直播服务商运行一个未桥接到场地局域网的独立摄像机网络,并让直播电脑通过另一条网络连接接入互联网。仅仅把你自己的交换机插到场地的端口上,本身并不能隔离任何东西。

互联网连接所需的带宽要少得多:Zoom 公布的 1080p 群组视频要求是 3.8 Mbps 上传(Zoom)。因此,切实可行的做法是:尽早向场地询问交换机的速度、交换机是否可管理,以及其 IT 团队能否提供分段网络,然后与你的直播服务商商定一份书面的拓扑方案:摄像机使用哪台交换机、每个端口和上行链路的运行速度是多少,以及直播电脑如何接入互联网。NDI 还建议在同一子网内使用同一制造商的交换机,最好是同一型号。

对于繁忙活动中的摄像机,有线连接是更稳妥的假设,因为场地的 Wi-Fi 与参会者共用,其性能不在你的掌控之内。请为每个摄像机机位预留一条网线,或者询问场地是否在你所需的机位提供经过测试的网络接口,以及收费是多少。

以太网供电（PoE）可以进一步简化布线：支持 PoE 的摄像机可以通过一根网线从 PoE 交换机或 PoE 注入器获取电力并传输数据，因此摄像机位置无需单独的电源插座。在依赖该方案之前，请对照交换机或注入器的供电能力，核对摄像机的 PoE 等级。

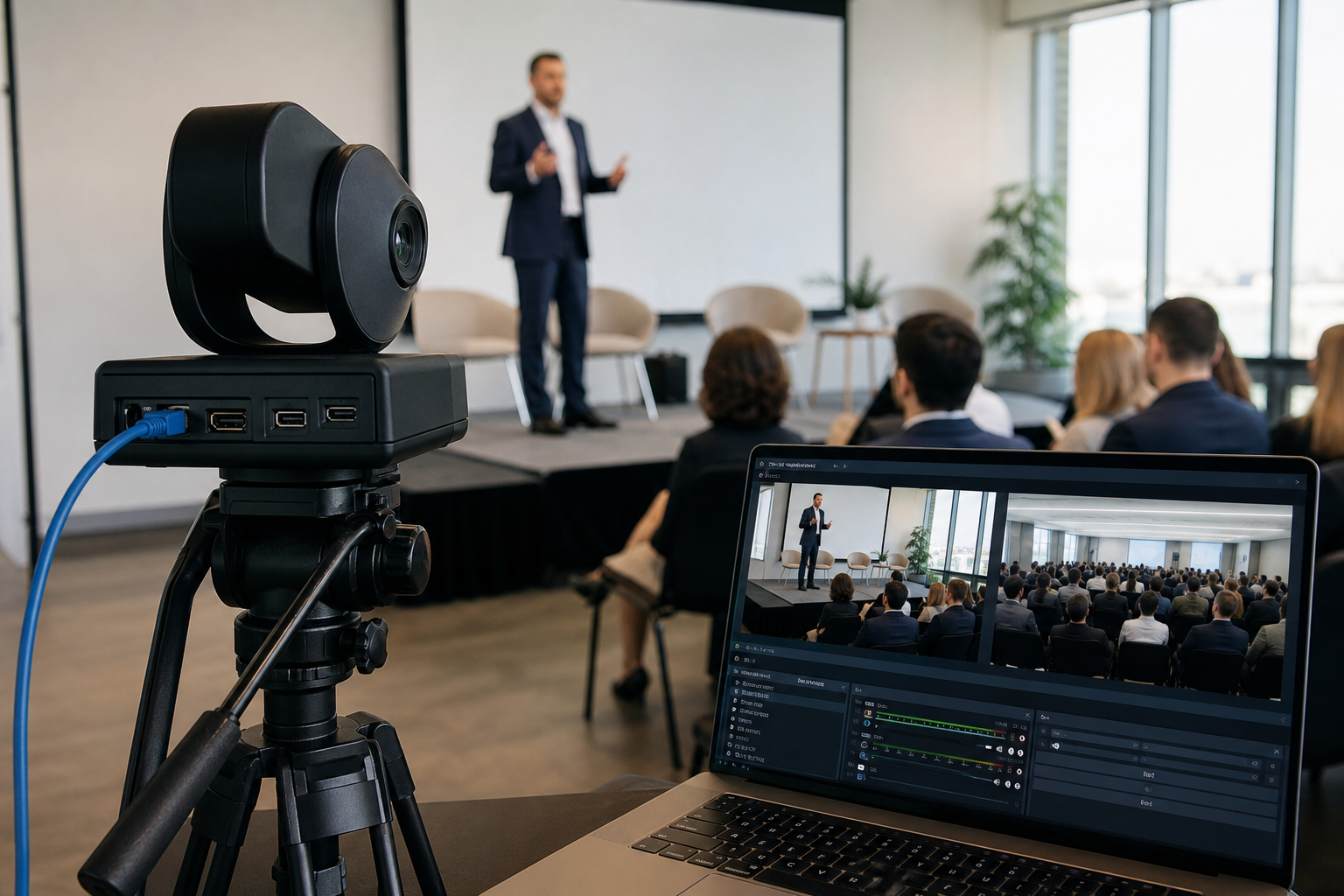

示意图：演示现场中三脚架上的摄像机和显示摄像机预览画面的笔记本电脑。

混合会议的摄像机布局示例

以下布局仅为示例性的起点，并非标准。某台摄像机能否覆盖整个房间，取决于其镜头和视场角、安装位置以及房间的布置，而不仅仅取决于变焦倍数。请向直播供应商索取摄像机的视场角规格，在平面图上标出各个机位，并在活动前于现场测试取景效果。

• 小型会议，一台摄像机。将一台 PTZ（云台摄像机，支持水平转动、俯仰和变焦）安装在房间后方或后角，对准演讲者和房间前部取景，并为嘉宾席桌面或观众提问位置设置预置位。所需设备包括摄像机、支架、网线、PoE 注入器或 PoE 交换机（如果摄像机使用 PoE），以及一台运行直播软件的电脑。
• 中型房间，两台摄像机。一台摄像机保持舞台的全景画面以交代整体环境，另一台较近的摄像机对准演讲者。如果演讲者固定不动，近景摄像机可以锁定在讲台上；如果演讲者会走动，也可以远程操控来跟随。
• 大型全员会议，三台摄像机。全景、演讲者和面向观众的提问摄像机。在它们之间进行现场切换需要操作员；如果没有操作员，则可以将摄像机固定在预置画面上。

如果场地已经拥有 HDMI PTZ 摄像机，可以使用 HDMI 转 NDI 编码器将其输出转换为 NDI 流；当这些摄像机已经安装在您需要的位置时，这种做法可能值得考虑。请确认编码器支持该摄像机的输出格式。

Zoom 与 Microsoft Teams 集成

将 NDI 摄像机接入 Zoom 或 Teams 的常见方法,是使用软件桥接工具,让它显示为一台摄像头。NDI Tools 包含适用于 Windows 的 Webcam Input 和适用于 macOS 的 Virtual Input,可将所选的 NDI 信号源呈现为会议软件可以选择的摄像头(NDI Tools)。您可以在其中切换信号源,也可以使用 vMix 或 OBS Studio 将多台摄像机混合为单一的节目画面(例如全景镜头加演讲者画中画),并将其作为虚拟摄像头送入会议。vMix 是付费软件;其价格表显示,永久授权版本的价格为 $60 至 $1,200,或者 $50/月的订阅方案(vMix)。对于大型 Teams 全员大会,在规划工作流程之前,请查阅 Microsoft 的最新文档,了解您的许可证支持哪些制作输入。

音频通常是最需要协调的部分。如果活动使用场地的音响系统(领夹麦克风、讲台麦克风、观众麦克风),直播就需要从该调音台获取信号。摄像机内置麦克风通常离演讲者比演讲者自己的麦克风远得多,因此来自调音台的信号是更好的音源。直播供应商应与负责调音台的人员确认其是否有合适的输出接口,并携带一台可接受该输出并连接到直播电脑的音频接口。请在进场布置之前就此达成一致,而不是等到活动当天。

对于围绕一张桌子举行、没有音响系统的小型会议,连接到直播电脑的 USB 扬声电话可以同时处理现场房间音频和发送给远程参会者的音频。拾音范围因型号而异:例如,Jabra 对 Speak 750 的技术规格列出的麦克风拾音范围为“最远 2.3 米”,约 7.5 英尺(Jabra)。请对照人们实际的座位位置检查您将使用的型号的规格,并让一个人坐在桌子远端进行测试。对于较大的房间或舞台演讲,请改为规划从调音台获取信号。

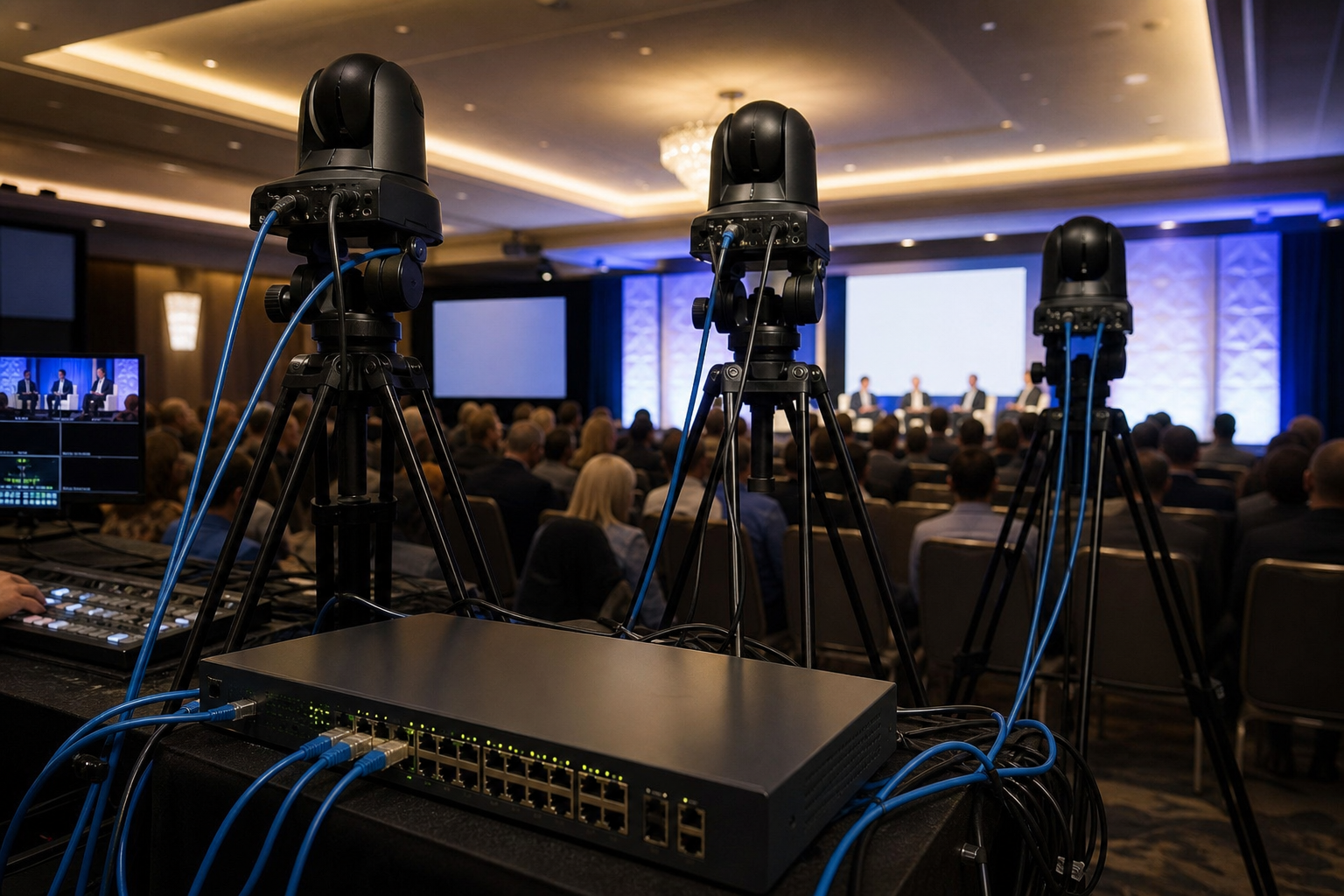

示意图:多台网络摄像机通过网络交换机连接。

VENEGEEST 为混合式活动提供哪些租赁设备

VENEGEEST 所列目录涵盖现场室内部分:现场观众能看到和听到的屏幕、音响及演示设备。目录之外的流媒体设备——摄像机、编码器、网络交换机或流媒体电脑——可按需提供,视库存情况而定;请联系我们获取报价,或就流媒体部分另行聘请专门的视频或流媒体供应商。租金按天(24 小时)计算,运输、安装及技术人员将根据您的活动范围单独评估并报价。

• LED TV Display,43″ 至 120″($35–$120/天):可作为演讲者的提词监视器,或用于向现场展示远程参会者的屏幕。TV Floor Stand($20/天)适用于 32″–85″、重量不超过 132 lb 的屏幕;更大的显示屏需要额定承重相符的支架,可在报价时提出需求,视库存情况而定。
• Wireless Screen Caster($60/天):演讲者无需从讲台拉设 HDMI 线缆,即可将幻灯片共享到现场显示屏。
• P1.9–3.9 LED Rental Screen($200/天):更大尺寸的主屏幕选择;它是否适合明亮或大型场地,取决于具体面板的亮度、环境光线、内容以及观看距离,因此请在现场进行检查。
• Commercial PA Speaker($200/天):为现场提供扩音。如果直播流需要音频信号,流媒体供应商应确认调音台输出,并携带兼容的音频接口。

大多数设备可在湾区范围内提供同周送达。请将同一份活动流程表同时提供给您的流媒体供应商和 VENEGEEST,以便在进场前确定音频信号和屏幕位置。如需规划定期活动或多日会议的现场室内部分,请致电 (415) 890-5555;若想了解摄像机的选择,请参阅 混合会议中的 PTZ 与 USB 摄像机对比。

何时 NDI 并非正确之选

如果场地没有可用的网络,例如帐篷、草坪,或在您需要的位置没有网络接口的建筑,那么仅为摄像机新布一套网络,可能得不偿失。在这种情况下,对于单台摄像机,由流媒体供应商提供直接线缆连接或无线视频链路可能更简单。请询问供应商在户外做过哪些测试。

如果场地自己的 AV 团队负责操作摄像机,并且使用 HDMI 或 SDI,请配合他们的工作流程,而不是要求他们在当天切换协议。您仍然可以通过合适的采集设备,将他们系统的节目输出接入您的流媒体电脑。

如果房间里有人必须实时观看处理后的画面,例如口译员或查看回看监视器的演讲者,请在实际设备上测试延迟。如果延迟造成干扰,请缩短该监视器的信号路径。

对于围绕一张桌子进行、只是加入视频通话的小型会议,一台 USB 会议摄像机可能就足够了。在做决定之前,请将其视场角与桌子布局进行比较。关于与之配套的会场显示和音响设备,请参阅 VENEGEEST 的租赁目录。

常见问题:混合活动的 NDI 摄像机流媒体

我可以将 NDI 摄像机与现有的场地投影仪和音响系统一起使用吗?

可以,通过流媒体电脑实现。NDI 摄像机通过网络将视频发送到流媒体电脑,而不是发送到投影仪。若要在投影仪上显示摄像机画面,请将软件的节目输出从电脑的视频输出端发送到投影仪输入端。对于音频,流媒体需要从场地调音台获取一路信号;请确认可用的输出接口,并自带兼容的音频接口设备。

要稳定地直播混合活动,我需要多大的网络带宽?

Zoom 公布的 1080p 群组视频要求是 3.8 Mbps 上传速度;对于 YouTube 或 LinkedIn Live,请查看平台针对您所用分辨率推荐的码率。请在这些数值之上预留充足余量,提前在场地测试网络连接,并要求为流媒体电脑提供有线连接。请记住,这与本地摄像机网络是分开的,后者传输的数据量要大得多。

我需要专职技术人员吗,还是我们内部的 IT 团队就能运行 NDI 设置?

这取决于经验。熟悉流媒体软件以及上述网络配置的人员,或许可以运行简单的单摄像机设置。对于需要实时切换的多摄像机活动,配备专职操作员可以让负责切换摄像机的人专注于此,而不必同时处理幻灯片或聊天。

我可以在本地录制活动的同时向 Zoom 推流吗?

可以。vMix 和 OBS 都支持在推流的同时录制,因此电脑可以在将节目画面发送到会议的同时,把它保存到自己的硬盘或外置硬盘。请在开门迎宾前确认有足够的可用存储空间来保存整场活动。

如果活动期间网络中断会怎样——摄像机会停止工作吗?

NDI 摄像机通过本地网络将视频发送到流媒体电脑,因此场地网络连接中断本身不会使本地摄像机画面停止。您会失去向远程参会者发送的外发流,但仍可继续在本地录制。对于流媒体至关重要的活动,请询问您的流媒体供应商会携带哪些备用网络连接和备用设备。
